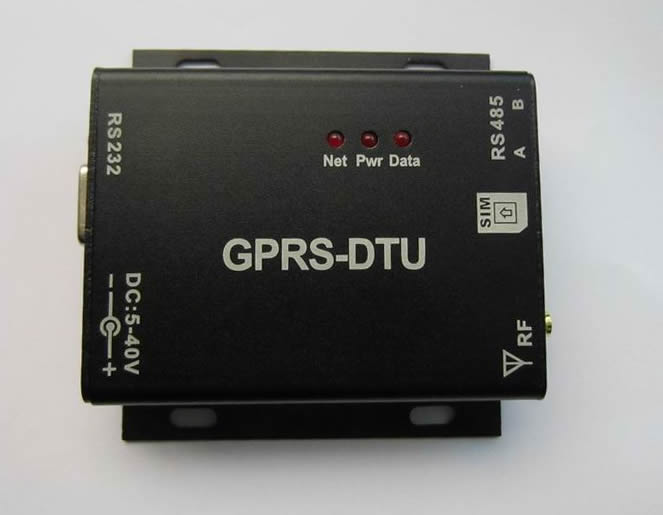

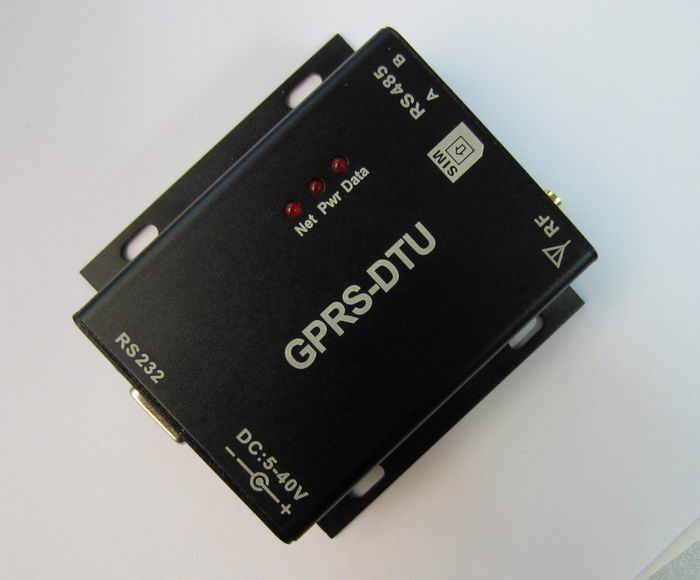

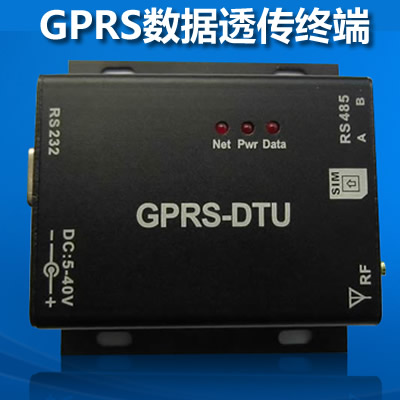

GPRS-DTU無線數據透傳終端

發布時間：2020-02-15 14:41人氣：

產品參數：
外形尺寸: 80mm*50mm
電壓范圍: 直流DC 9V-40V
通訊方式: RS232/RS485
供電方式: 外接電源
支持網絡: GPRS
天線接口: GPRS天線SMA接口




1、GPRS-DTU數據透傳終端一個；
2、12V1A電源適配器一個；
3、天線一個（三種可選,客戶不注明配A型）；
   A:小辣椒歪把子天線
   B:3米磁鐵車載短頭天線
   C:3米貼片天線
4、RS232串口線（一公一母）一條；

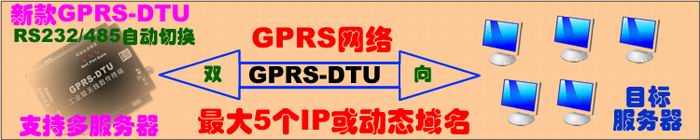

  1、支持最大5個IP服務器或者動態域名綁定，五個服務器同時收發，不是備份服務器，而是同時登陸、同時接受GPRS數據；支持最大5個IP(或動態域名)，最大支持2048個字節，帶512K緩沖器。

       2、RS232/RS485自動切換，客戶可以選擇RS232或者RS485接口無需跳線。
如果RS232和RS485具有相同的波特率等特性，可以同時使用，如果不同波特率只能使用一路。

      3、支持5-40V工業工業供電范圍；電源帶浪涌抑制保護；
             通訊帶EMC保護，RS485帶過流、TVS/防雷保護，電源帶瞬態浪涌抑制保護，確保應用到工業場合游刃有余！

      4、SIM卡帶TVS保護，支持聯通（3G/2G USIM卡）、移動SIM卡（2G），不支持電信卡；

      5、可以遠程修改設置DTU參數、遠程監測DTU運行狀態。
             可以短信或者配置波特率：110 300 600 1200 2400 4800 9600 14400 19200 38400 56000 57600 115200 128000 256000

     6、可以短信查詢每個連接狀態，修改每個服務器IP或者動態域名端口號！

    7、可以定義奇偶校驗、數據位以及停止位。



■ 尺寸大小：

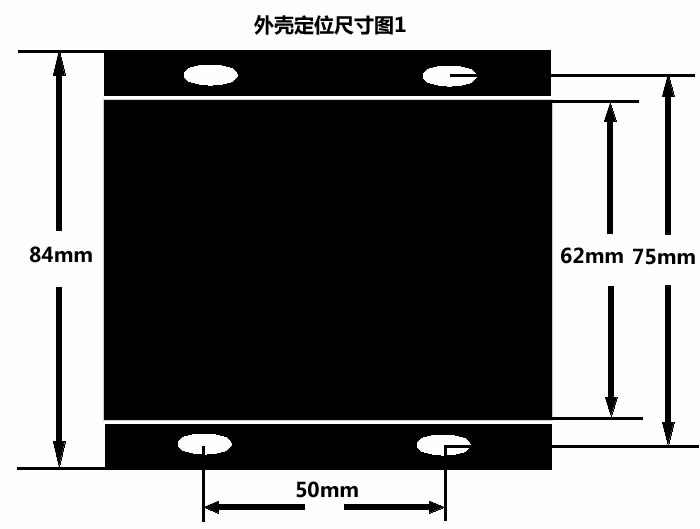

外殼尺寸大?。?2*62mm  定位尺寸：82*84 具體尺寸看圖示





■ 供電電壓：
直流:DC5V-40V  輸入 標配適配器:12V1A

■ 產品功率：
上電到找到GSM網絡：50-100mA

掛載GPRS網絡：100-200mA

作待機狀態：20-30 mA
低功耗待機：10mA左右

GPRS數據傳輸：100-250mA

板載電路提供峰值電流保持2A

■ 產品優勢：

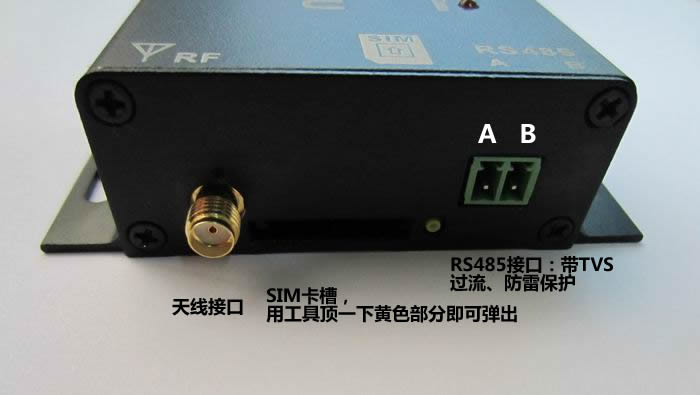

體積小，操作方便，SIM卡采用彈出式，方便更換SIM卡。

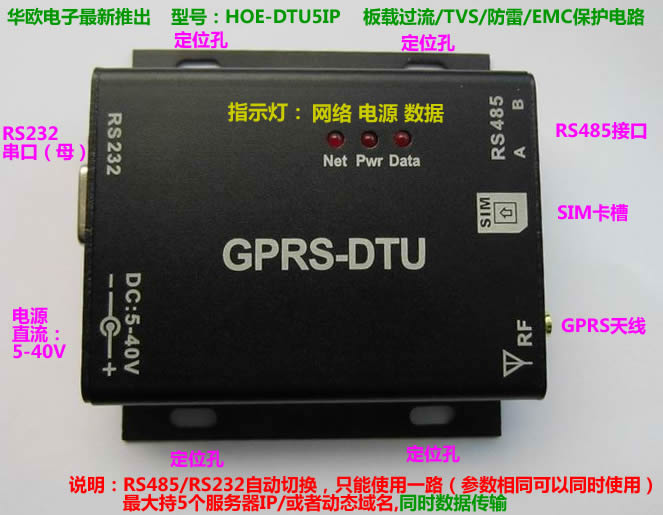

明顯的指示燈：電源指示、網絡信號以及數據傳輸指示。

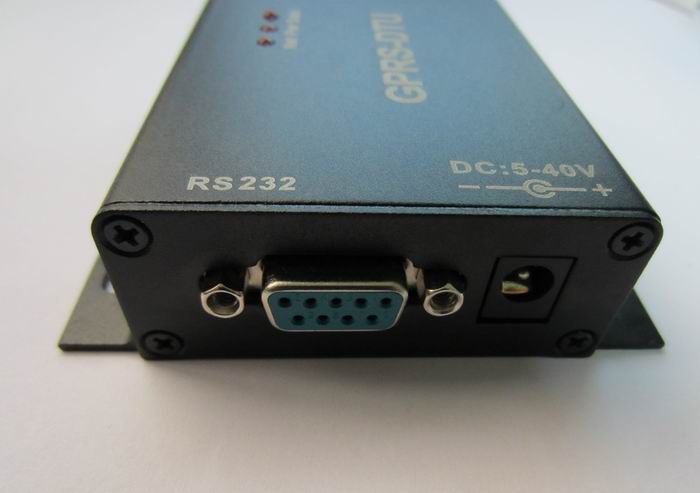

接口全：RS232/RS485都帶。
參數配置軟件易用簡單方便。（參看下面介紹）
■ 工作環境：
工作溫度：-20~+70 oC   存儲溫度：-40~+80 oC
震動環境：可靠工作在頻率10Hz～55Hz 范圍內，振幅值為0.35mm，三軸方向
高低氣壓：工作氣壓范圍84～1kPa
濕熱環境：可工作在40℃，相對濕度在90%～95%時
■ 產品性能與參數：
1、內嵌TCP/IP協議棧和GPRS技術，自動和服務器建立網絡連接。
2、支持遠程參數配置，可以通過短信修改IP和端口號、修改波特率、查詢參數以及對模塊復位等操作。
3、支持聯通、移動SIM卡數據卡GPRS網絡、雙頻、四頻可選（雙頻：800MHz或1900MHz 四頻：850/900/1800/1900MHZ ）；
4、支持公網和APN網絡接入，支持最大5個固定IP或者動態域名綁定！
5、可以配置心跳包空閑時間、模塊重啟時間、登陸包和心跳包參數、ANP用戶名以及密碼。
6、可以配置DTU的數據包大小以及等待數據包超時時間。
7、可以配置DTU透傳狀態拒絕來電。
8、可以配置DTU的波特率大小。支持波特率：110 300 600 1200 2400 4800 9600 14400 19200 38400 56000 57600 115200 128000 256000
9、支持Always Online(永遠在線模式)，支持掉線自動重連。
10、完全透明傳輸模式，可以完全取代數傳電臺，原有系統設備無需任何改動。
11、支持TCP/UDP數據傳輸。
12、SIM卡電路帶TVS靜電保護。
13、電源防接反功能，如果接反，電源指示燈不會點亮。從而保護電路不會損害！
14、帶電源瞬間抑制保護。
■ 產品工作狀態：
        如果GPRS-DTU已經設置好IP和端口號等參數，給模塊供電后（前提是插入了開通GPRS網絡的SIM卡），電源指示燈點亮，網絡指示燈開始快速閃爍，等找到網絡時候，網絡指示燈閃爍一秒一次，此時開始掛GPRS網絡，大約找到網絡的5-15秒左右，網絡指示燈快速閃爍，DATA指示燈開始點亮并且開始閃爍。表示進入GPRS-DTU透傳模式。

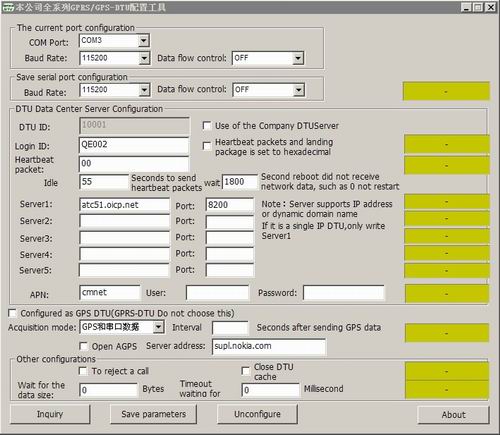

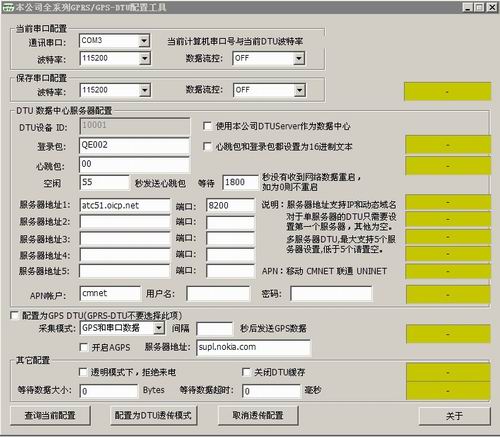

配置軟件提供中英文以及中性軟件，供客戶OEM或者批量。

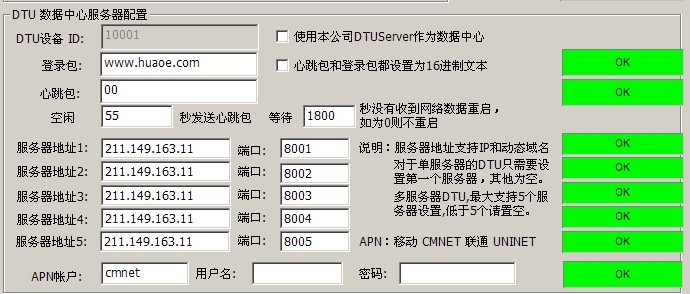

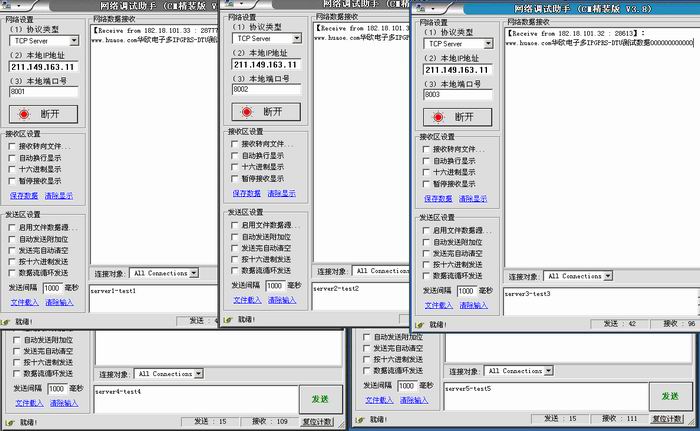

比如我們設置如下五個IP不同端口號：（也可以為動態域名，不同IP均可），因為測試方便采用相同的IP不同的端口。

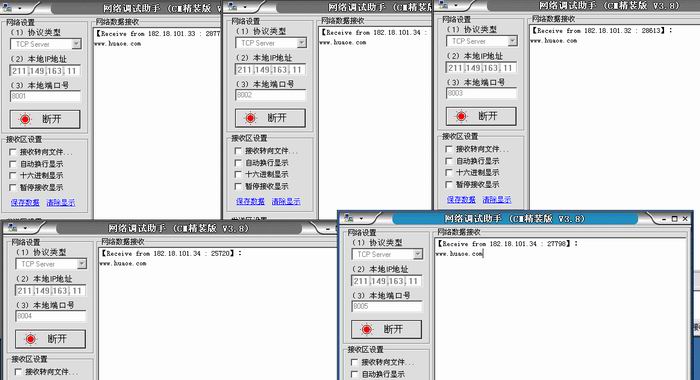

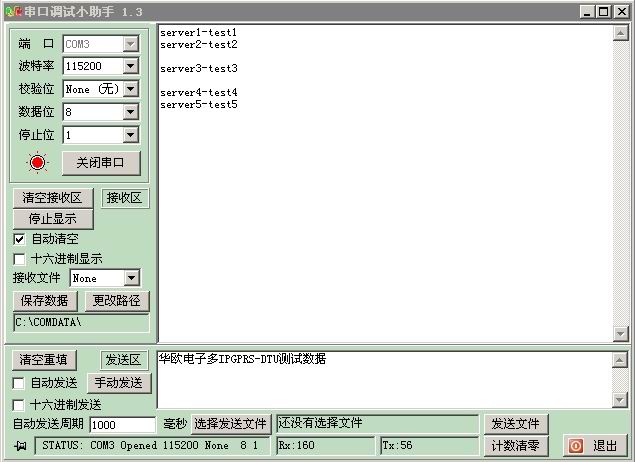

串口也會收到五個服務器發來的數據：



配件圖片：

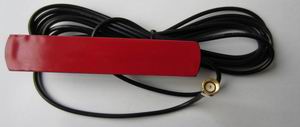

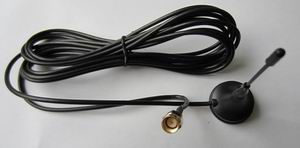

三種天線與USB轉串口圖示：
A:

B:

C:

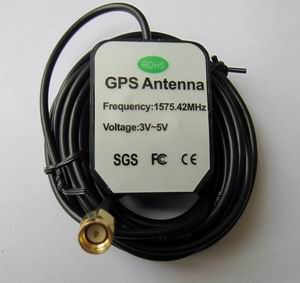

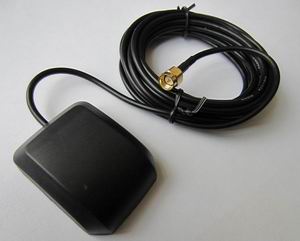

GPS3米天線

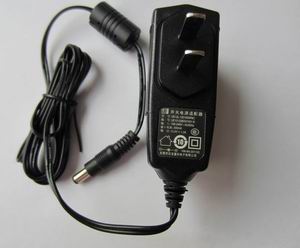

電源適配器：
