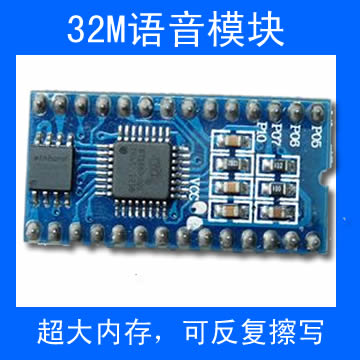

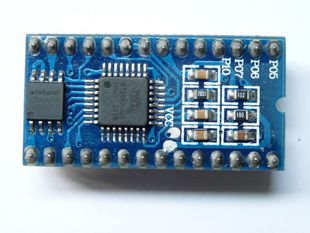

應用連接圖：

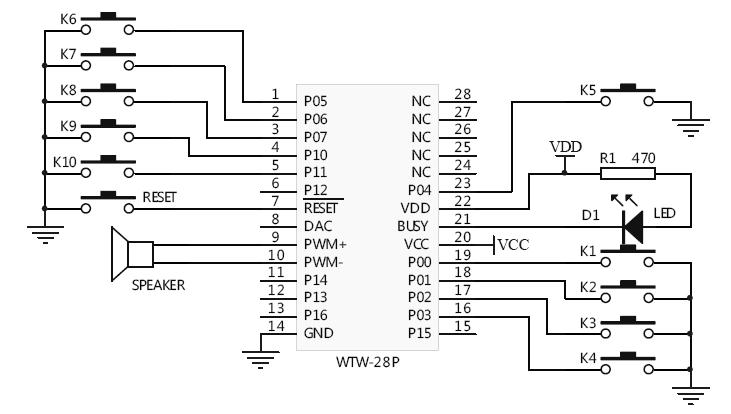

6.1、WTW-28P按鍵控制PWM輸出應用電路
軟件設置：按鍵控制模式。
控制端口定義：選取控制端口P00、P01、P02、P03、P04、P05、P06、P07、P10、P11作為觸發口，在編輯WT588D語音工程時，把觸發口的按鍵定義為可觸發播放的觸發方式，就可進行工作。
BUSY輸出：P17為BUSY忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。
音頻輸出：PWM輸出方式，直接接揚聲器。此種輸出方式下，PWM+、PWM-均不能短接到地或者接電阻電容到地。

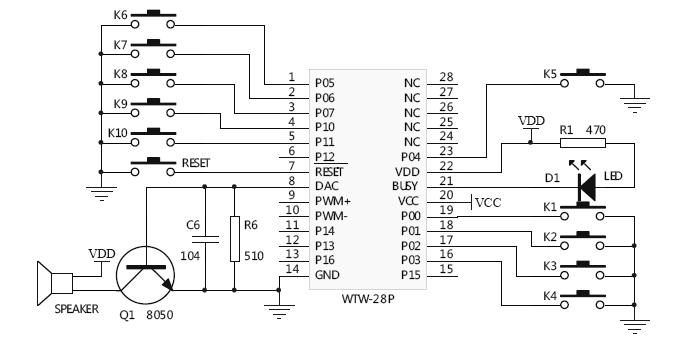

6.2、WTW-28P按鍵控制DAC輸出（接三極管）應用電路
軟件設置：按鍵控制模式。
控制端口定義：選取控制端口P00、P01、P02、P03、P04、P05、P06、P07、P10、P11作為觸發口，在編輯WT588D語音工程時，把觸發口的按鍵定義為可觸發播放的觸發方式，就可進行工作。
BUSY輸出：P17為BUSY忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。
音頻輸出：DAC輸出方式，利用NPN管將音頻信號放大再輸出給揚聲器。R6為分流電阻，取值270Ω～1.2KΩ，阻值越大則輸出聲音越大。

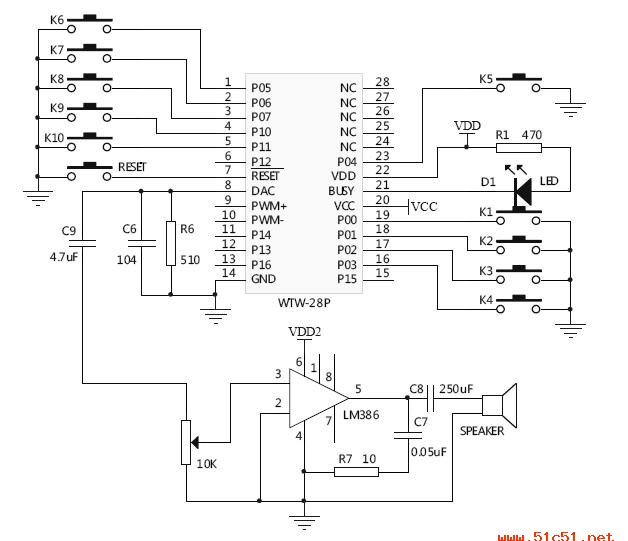

6.3、WTW-28P按鍵控制DAC輸出（接功放）應用電路
軟件設置：按鍵控制模式。
控制端口定義：選取控制端口P00、P01、P02、P03、P04、P05、P06、P07、P10、P11作為觸發口，在編輯WT588D語音工程時，把觸發口的按鍵定義為可觸發播放的觸發方式，就可進行工作。
BUSY輸出：P17為BUSY忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。VDD2為功放工作電壓。
音頻輸出：DAC輸出方式，音頻信號從PWM+/DAC端輸出，經過R6、C6、C9后輸出到功放。R6為分流電阻，取值270Ω～1.2KΩ，阻值越大則輸出聲音越大。

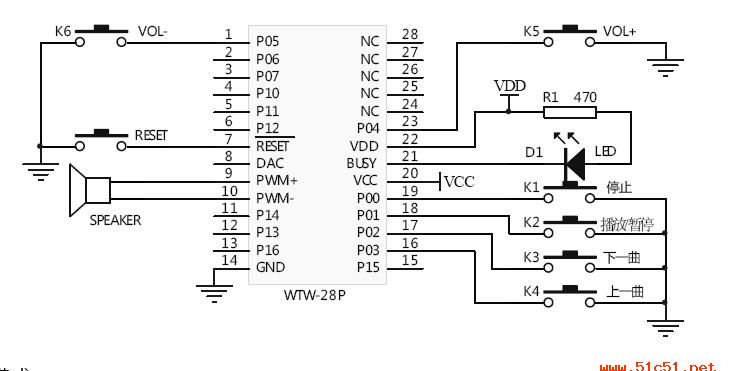

6.4、WTW-28P MP3控制PWM輸出應用電路
軟件設置：MP3控制模式。
控制端口定義：選取控制端口P00、P01、P02、P03、P04、P05作為觸發口，控制端口控制功能如原理圖所示。
BUSY輸出：忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。
音頻輸出：PWM輸出方式，直接接揚聲器。此種輸出方式下，PWM+、PWM-均不能短接到地或者接電阻電容到地。

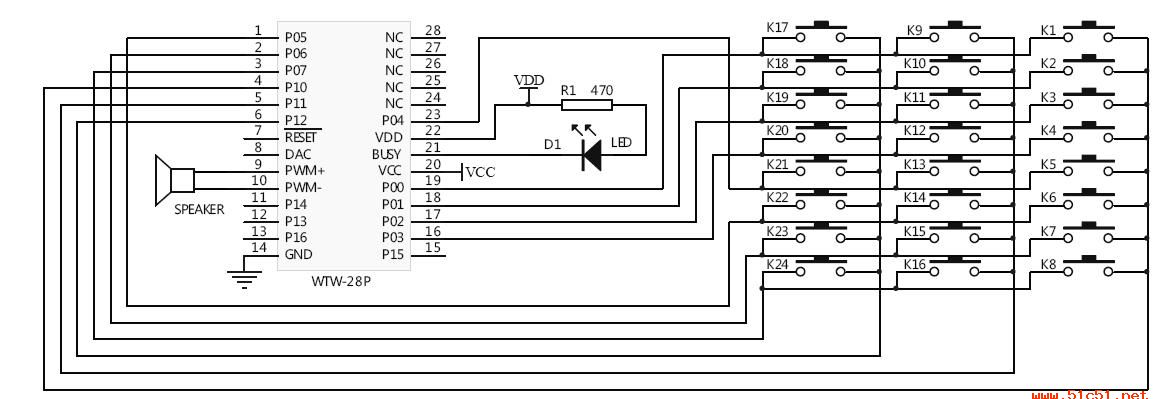

6.5、WTW-28P 3×8矩陣按鍵控制PWM輸出應用電路
軟件設置：3×8矩陣按鍵控制模式。
控制端口定義：選取控制端口P00、P01、P02、P03、P04、P05、P06、P07作為矩陣行觸發口，控制端口P10、P11、P12為矩陣列觸發口，通過短接矩陣行和矩陣列，可以觸發相關的語音。
BUSY輸出：忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。
音頻輸出：PWM輸出方式，直接接揚聲器。此種輸出方式下，PWM+、PWM-均不能短接到地或者接電阻電容到地。

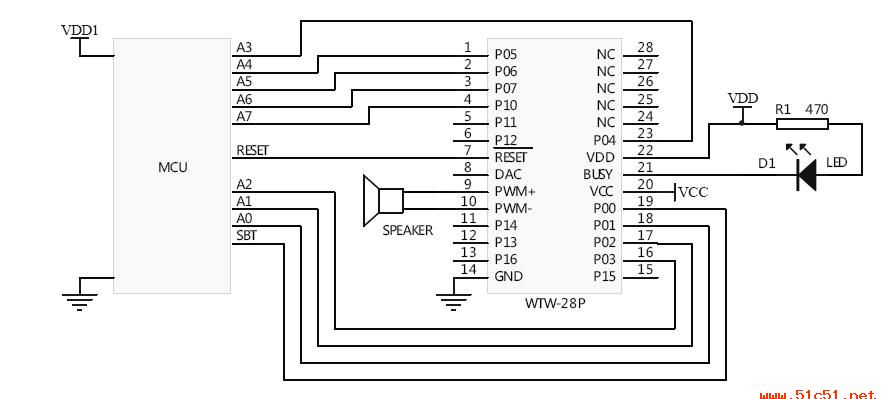

6.6、WTW-28P并口控制PWM輸出應用電路
軟件設置：并口控制模式。
控制端口定義：選取控制端口P00作為SBT觸發，P01、P02、P03、P04、P05、P06、P07、P10為地址。
BUSY輸出：忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。VDD1跟VDD存在壓差時，需要在MCU跟WTW-28P的通信線SBT、A0～A7上串接電阻。
音頻輸出：PWM輸出方式，直接接揚聲器。此種輸出方式下，PWM+、PWM-均不能短接到地或者接電阻電容到地。

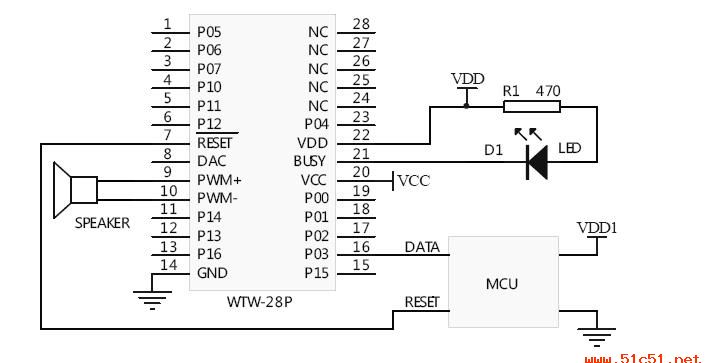

6.7、WTW-28P一線串口控制PWM輸出應用電路
軟件設置：一線串口控制模式。
控制端口定義：選取控制端口P03作為DATA通信管腳，P00、P01、P02、P04、P05、P06、P07、P10、P11可以當作按鍵使用。
BUSY輸出：忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。VDD1為MCU工作電壓，如果VDD1跟VDD存在壓差，需要在MCU跟WTW-28P的通信線DATA上串接電阻。
音頻輸出：PWM輸出方式，直接接揚聲器。此種輸出方式下，PWM+、PWM-均不能短接到地或者接電阻電容到地。

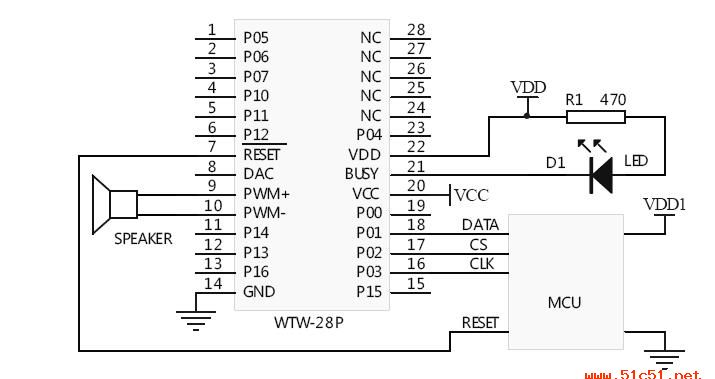

6.8、WTW-28P三線串口控制PWM輸出應用電路
![008.JPG]()
軟件設置：三線串口控制模式。
控制端口定義：P01為DATA，P02為CS，P03為CLK。由MCU發送信息對WT588D進行控制。其他控制端口無效。
BUSY輸出：忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。VDD1為MCU工作電壓，如果VDD1跟VDD存在壓差，需要在MCU跟WTW-28P的通信線DATA、CS、CLK上串接電阻。
音頻輸出：PWM輸出方式，直接接揚聲器。此種輸出方式下，PWM+、PWM-均不能短接到地或者接電阻電容到地。

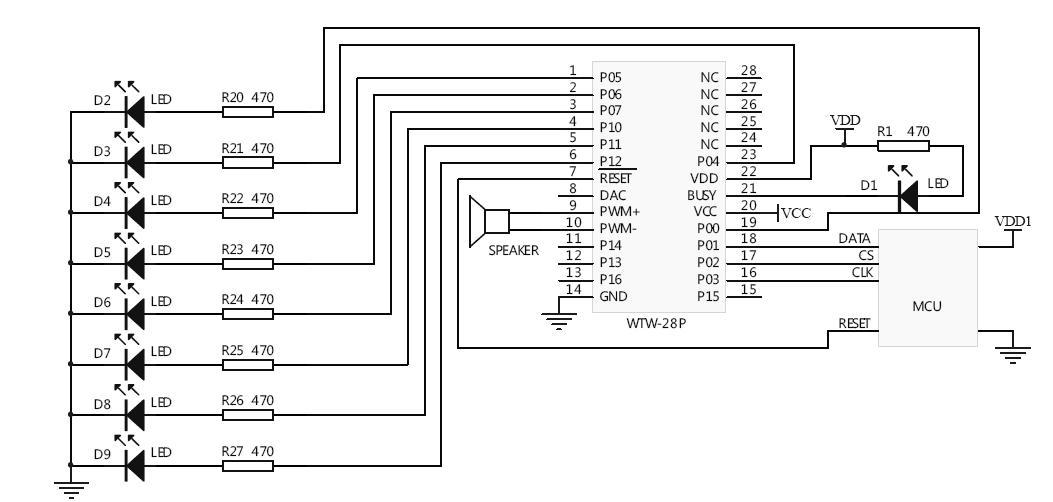

6.9、WTW-28P三線串口控制控制端口擴展輸出應用電路
軟件設置：三線串口控制模式。
控制端口定義：P01為DATA，P02為CS，P03為CLK。由MCU發送信息對WT588D進行控制。P00、P04、P05、P06、P07、P10、P11、P12為擴展輸出口。
BUSY輸出：忙信號輸出端，可從上位機軟件端設置為播放狀態輸出為高電平或低電平。高電平時電壓接近VDD供電電壓。用于接發光二極管做放音狀態指示或忙信號判斷。
供電電壓：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供電時，可以直接短接VDD跟VCC，采用DC5V供電時，VDD端接5V，VCC端需要從VDD端串接兩個二極管以提供工作電壓。VDD1為MCU工作電壓，如果VDD1跟VDD存在壓差，需要在MCU跟WTW-28P的通信線DATA、CS、CLK上串接電阻。
音頻輸出：PWM輸出方式，直接接揚聲器。此種輸出方式下，PWM+、PWM-均不能短接到地或者接電阻電容到地。
|
