外形尺寸: 88mm*38mm
電壓范圍: 直流DC 3V-10V
通訊方式: TTL
供電方式: 外接電源
1、HOE-LED056-6 5位位0.56英寸LED數碼管模塊 一個
2、5p排線一條

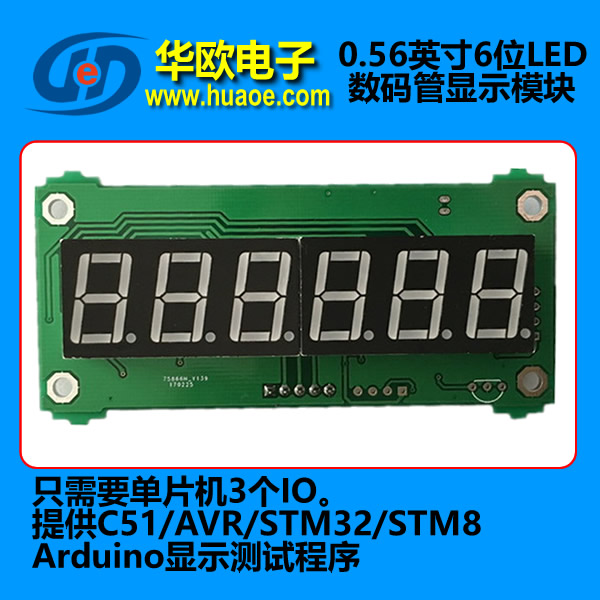

6位0.56英寸LED數碼管顯示模塊。供電電壓5-12V/3-5V可設定。
只需要單片機3IO口既可以驅動.
不帶外殼型號:HOE-LED056-6A

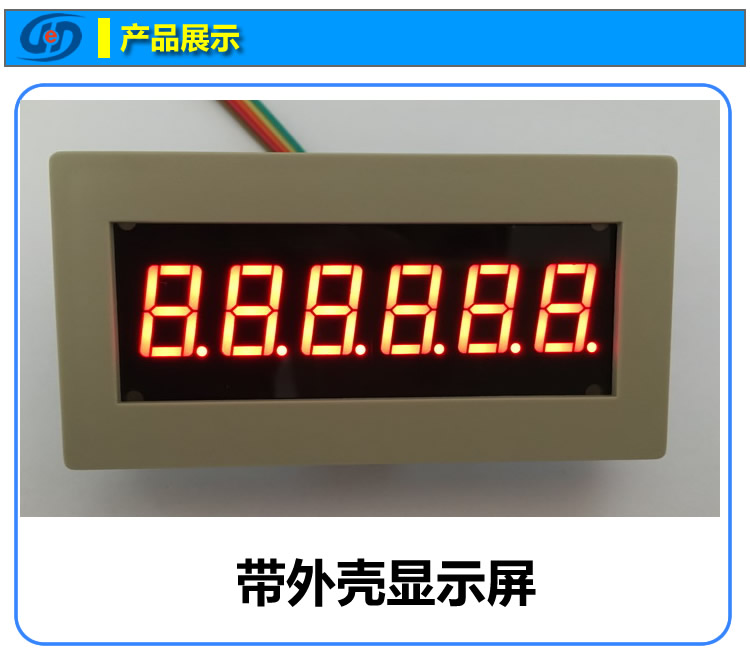

帶外殼型號：HOE-LED056-6B

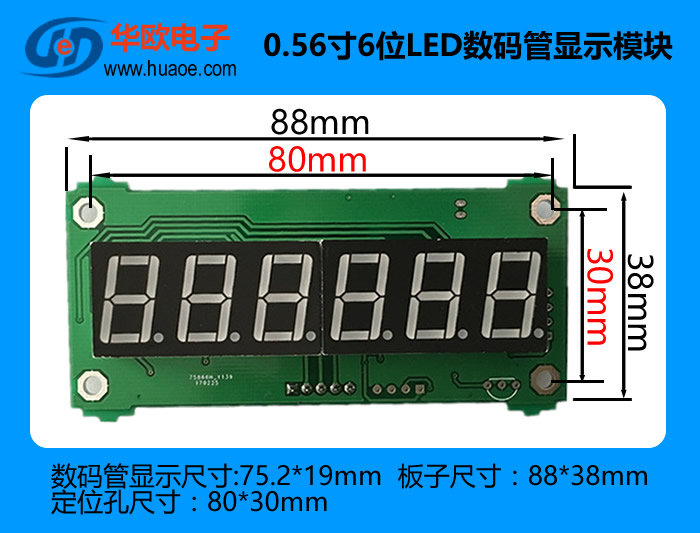

1、尺寸大?。?/span>外殼尺寸：96*48*20mm
開孔尺寸：92*46.5mm
PCB板子尺寸:88*38mm
PCB定位孔尺寸：80*30mm
數碼管顯示尺寸：75.2*19mm
2、供電電壓:直流3-5V/5-12V；
3、數碼管：共陰極

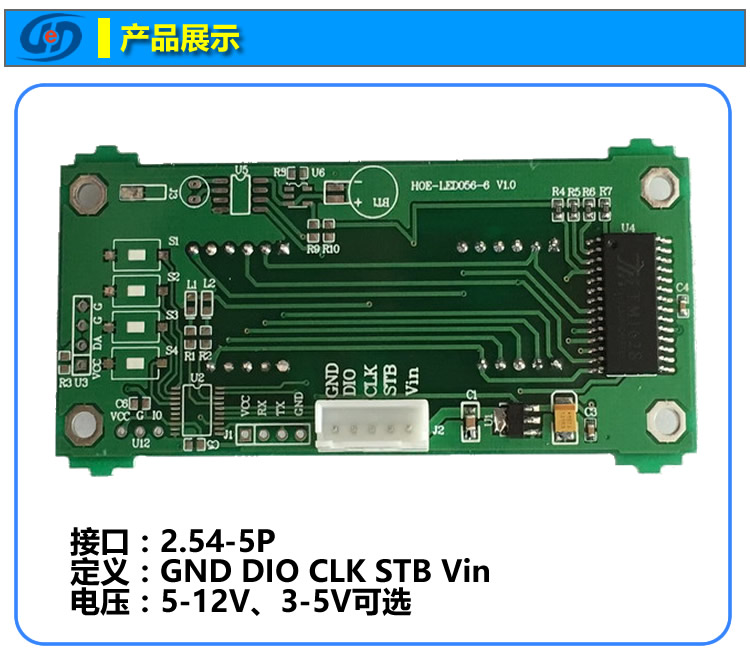

4、接口：2.54間距-5P。
5、接口：VIN STB CLK DIO GND
6、提供：C51/AVR/STM32/STM8/Arduino等顯示測試程序
7、一個模塊僅提供一根5P排線

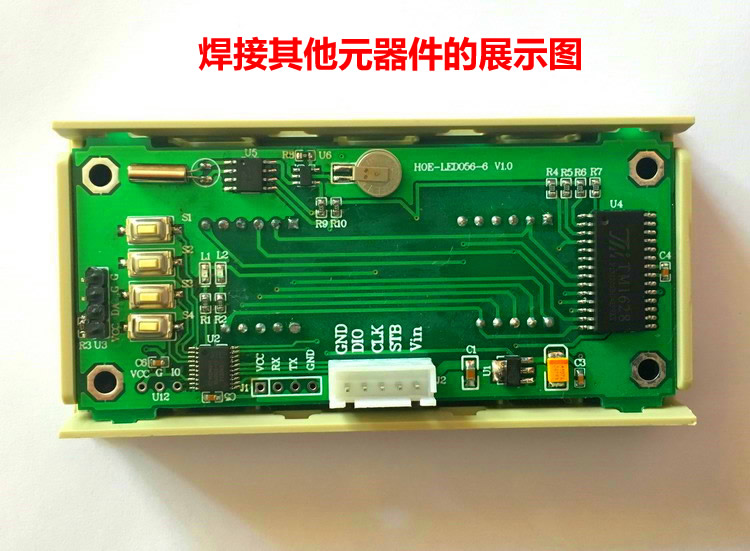

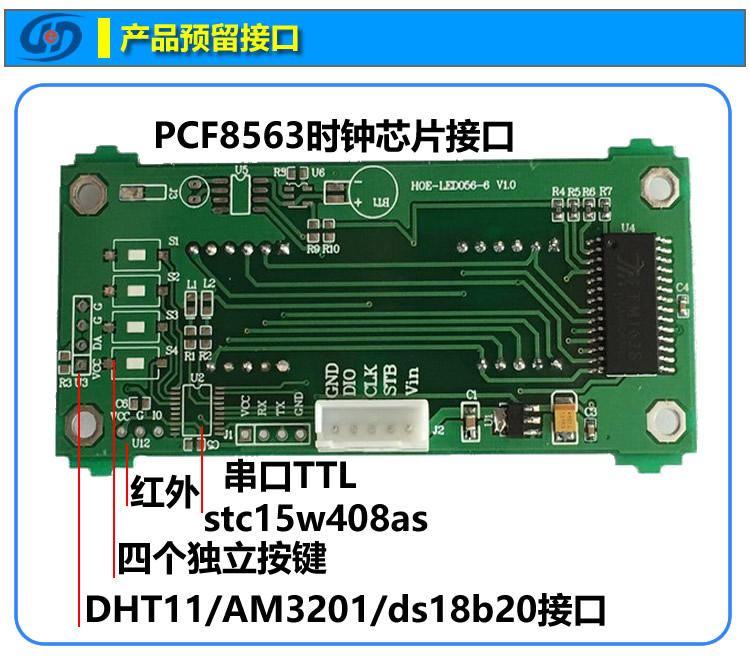

可擴展功能：
1、可以焊機STC15W系列單片機（推薦STC15W408AS-TSSOP20）
2、可以焊接DHT11系列溫濕度傳感器；
3、可以焊接DS1820溫度傳感器；
4、可以焊接紅外接收頭；
5、可以焊接時鐘芯片PCF8563以及備用電池；
6、預留單片機串口TTL接口：可以升級單片機程序，也可以實現串口發數據顯示到LED數碼管；
7、預留4個按鍵；
8、預留兩路LED發光二極管。
購買焊接預留部分客戶
可免費提供如下程序（僅限于C51單片機1T系列單片機：STC15W408AS）：
1、時鐘通過LED數碼管顯示；
2、溫濕度顯示：
3、DS18B20溫度顯示；
4、紅外遙控器程序；
5、按鍵以及LED發光二極管程序；
6、串口TTL發數據直接顯示在數碼管上。
