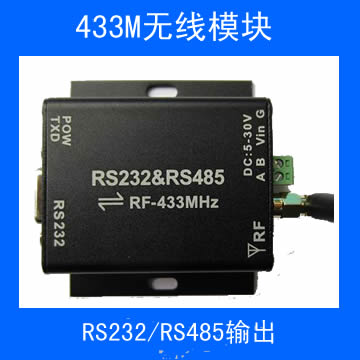

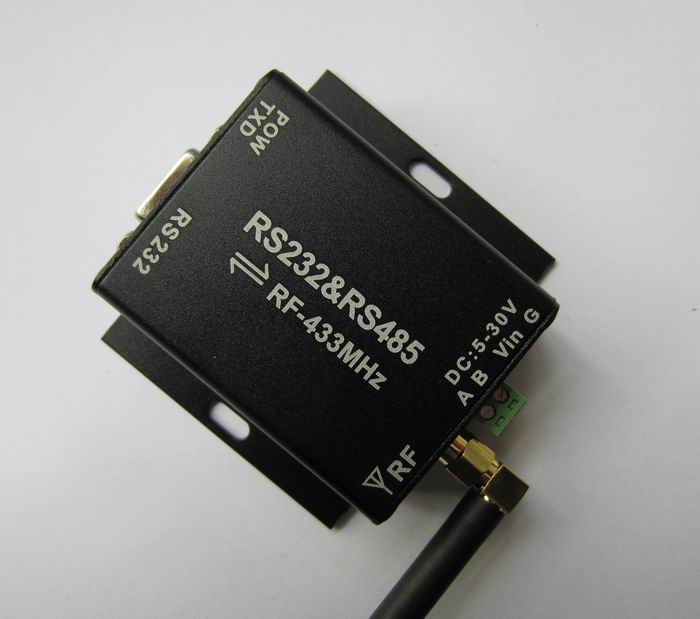

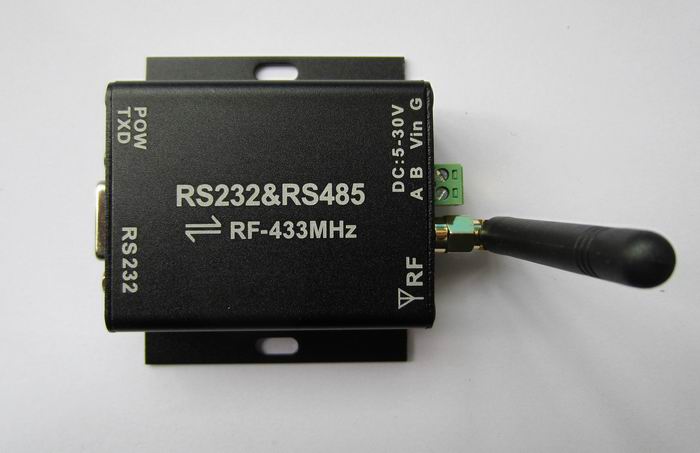

產品型號: HOE-RF232L

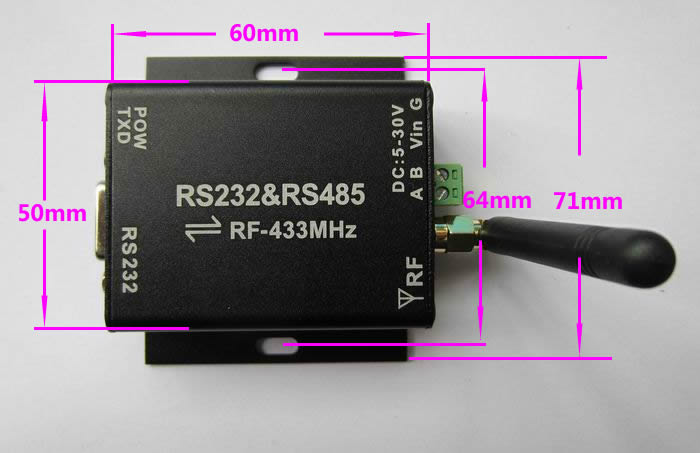

外形尺寸: 60mm*50mm
電壓范圍: 直流DC 5V-30V
通訊方式: RS232/RS485
供電方式: 外接電源
天線接口: 433M天線SMA接口
1、HOE-RF232L一個（帶外殼）
2、433M天線一個；（默認外把子，433M天線）
3、串口線一條(默認發一公一母頭，如果要公頭請說明)
4、12V1A電源適配器一個；
5、資料一份（網絡下載）
RF無線數據傳輸支持串口RS232、RS485轉無線，替代原來的RS232或者RS485有線通訊，通訊距離1000-1200米，工作頻率 418 - 455MHz 通訊頻道，連續可調 ，發射功率：20mW 可調），供電電壓：5 - 30V電流消耗：28mA（接收），40mA（發射）
高度集成半雙工微功率無線數據傳輸模塊，其嵌入高速單片機和ADI高性能射頻芯片 。創新的采用高效的循環交織糾檢錯編碼，抗干擾和靈敏度都大大提高，最大可以糾24bits連續突發錯誤，達到業內的領先水平。
模塊提供了多個頻道的選擇，可在線修改串口速率，發射功率，射頻速率等各種參數。模塊能夠透明傳輸(512字節以內)任何大小的數據，而用戶無須編寫復雜的設置與傳輸程序，同時小體積寬電壓運行，較遠傳輸距離，豐富便捷的軟件編程設置功能，使之能夠應用與非常廣泛的領域。
1、800米- 1200米傳輸距離（9600bps）；視環境而定。
2、工作頻率 418 - 455MHz 可以調節。通訊頻道以 0.2MHz 為步進，連續可調；
3、發射功率：20mW 可調， 電流消耗：28mA（接收），40mA（發射）
4、波特率可以調節：1200.2400.4800.9600.19200.38400.57600 ，支持奇偶校驗。

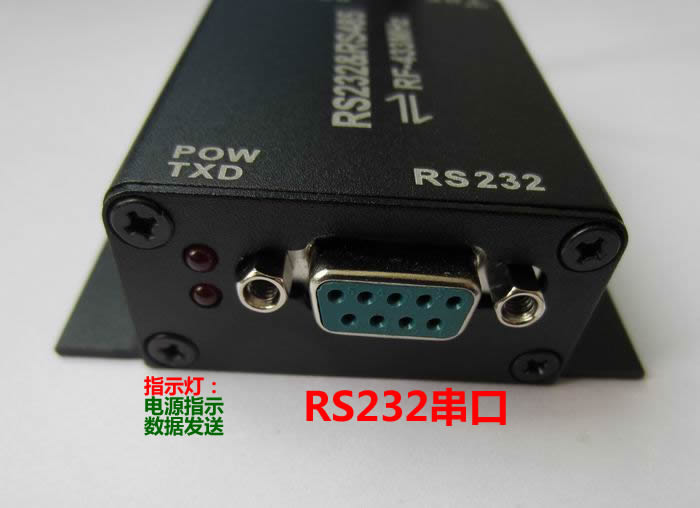

5、UART接口RS232/RS485接口，自動切換無線跳線直接使用；
RS485帶：防雷、過流、TVS保護；
6、寬電壓供電電壓：5 - 30V ；可以適用于更多工業場合；
7、通訊頻道大于100個頻道
8、GFSK的調制方式，高效的循環交織糾錯編碼，最大可糾 24bits 連續突發錯誤
9、靈活的軟件編程選項設置，超大的 2 × 256bytes 數據緩沖區，適合大數據量傳輸
10、內置看門狗，保證長期可靠運行
|
數設置說明 |
||
|
設置 |
選相 |
默認 |
|
串口速率（Series Rate） |
1200 ，2400 ，4800 ，9600 ，19200 ，38400,57600bps |
9600bps |
|
串口效驗（SeriesParity）
|
Disable，Even Parity(偶效驗)，Odd Parity(奇效驗)
|
Disable，Even Parity(偶效驗)，Odd |
|
收發頻率(RF Frequency)
|
418MHz-455MHz(1K步進)
|
434 MHz
|
|
空中速率（Series Rate）
|
2400,4800,9600,19200bps
|
9600bps
|
|
輸出功率(RF Power)
|
0-9(9 為20mw)
|
9(20mw)
|
模塊的注意的問題
考慮到空中傳輸的復雜性，無線數據傳輸方式固有的一些特點，應考慮以下幾個問題。
1）無線通信中數據的延遲
由于無線通信發射端是從終端設備接收到一定數量的數據后，或等待一定的時間沒有新的數據才開始發射，無線通信發射端到無線通信接收端存在著幾十到幾百毫秒延遲(具體延遲是由串口速率，空中速率以及數據包的大小決定)，另外從無線通信接收端到終端設備也需要一定的時間，但同樣的條件下延遲時間是固定的。
2）數據流量的控制
模塊雖然有256bytes大容量緩沖區，但若串口速率大于等于空中速率，則存在數據流量的問題，可能會出現數據溢出而導致的數據丟失的現象。在這種情況下，終端設備要保證串口平均速率不大于60%空中速率，如串口速率為9600bps，空中速率為4800bps， 終端設備每次向串口發送100字節，那么終端設備每次向串口發送的時間約104ms，(104ms/0.6)*(9600/4800)=347ms，所以終端設備每次向串口發送100字節每次間隔不小于347ms，以上問題則不會出現。
3）差錯控制
模塊具有較強的抗干擾能力，在編碼已經包含了強大的糾檢錯能力。但在極端惡劣的條件下或接收地的場強已處于 模塊接收的臨界狀態，難免出現接收不到或丟包的狀況。此時客戶可增加對系統的鏈路層協議的開發，如增加類似TCP/IP中滑動窗口及丟包重發等功能，可大大提高無線網絡的使用可靠性和靈活性。

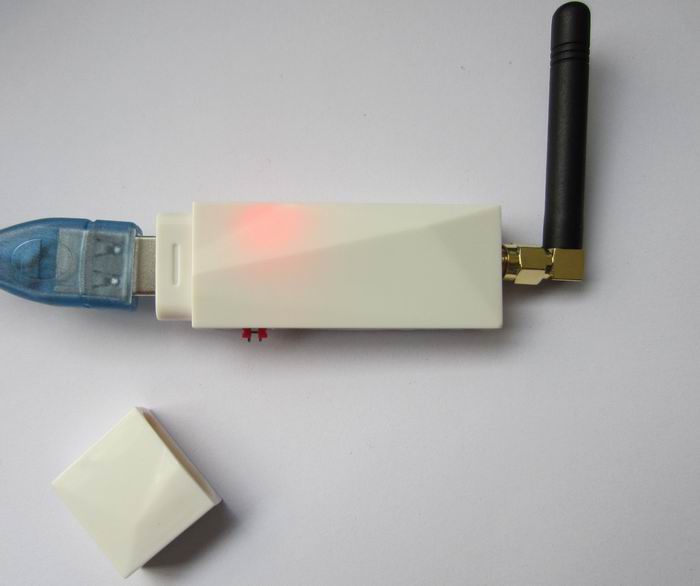

可以選擇USB接口的配套：
