產品型號: HOE-RS-LF2
外形尺寸: 80mm*100mm
電壓范圍: 直流DC 9V-40V
通訊方式: RS232/RS485
供電方式: 外接電源
HOE-RS-LF2配套配件
4、RS232串口線（一公一母）一條；

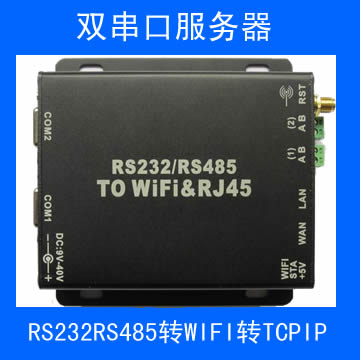

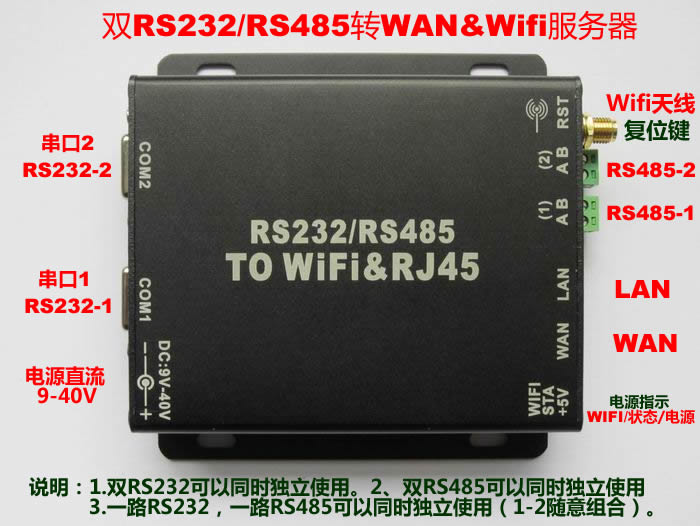

雙RS232/RS485轉WAN&Wifi服務器串口服務器，電壓支持9-40V供電，全工業級設計。
說明：
1.雙RS232可以同時獨立使用（參數獨立配置）。
2、雙RS485可以同時獨立使用（參數獨立配置）。
3.一路RS232，一路RS485可以同時獨立使用，參數單獨配置（1-2隨意組合）。
支持串口（或者RS485）轉WAN,串口（或者RS485）轉WIFI,
■ 產品優勢：
2、兩路RS485接口（A/B）;
3、一路WIFI；
4、帶電源指示燈、WIFI指示燈、WAN連接狀態指示燈；
兩路RS232可以同時單獨使用；（參數獨立配置互不干擾）
兩路RS485可以同時單獨使用；（RS232/RS485自動切換）（參數獨立配置互不干擾）
串口RS232-1可以與RS485-2同時單獨使用；（參數獨立配置互不干擾）
串口RS232-2可以與RS485-1同時單獨使用；（參數獨立配置互不干擾）
■ 工作環境：
內置TCP/IP協議棧，能夠實現用戶串口、以太網、無線網（WIFI）3個接口之間的任意透明轉換。
參數配置界面：人性化Web配置頁面，簡單易用；
串口轉網絡：
3、串口速率可調，最高支持230400；
4、支持 AUTO MDI/MDIX，可使用交叉網線或平行網線連接；
5、支持虛擬串口工作模式；
6、工作端口，目標 IP 地址和端口均可任意設定;
8、支持串口數據在局域網通過路由器發送數據到外網功能。
串口WIFI以及網絡功能：
1、通過CE和FCC認證，支持IEEE 802.11 b/g/n，支持透明協議數據傳輸模式；
2、支持WIFI加密方式和算法，WEP/WAP-PSK/WAP2-PSK/WAPI，加密類型 WEP64/WEP128/TKIP/AES；
3、支持無線工作在AP模式和節點(Station)模式，真正的硬件AP，支持iphone手機和android系統等所有WIFI連接 ，支持AP和station同時在線功能；
4、可以作為無線路由器；
|
串口轉網絡
|
|
|
最高傳輸速率
|
230400bps
|
|
TCP連接
|
最大連接數>20
|
|
UDP連接
|
最大連接數>20
|
|
串口波特率
|
50~230400bps
|
|
其它參數
|
|
|
狀態指示燈
|
狀態指示
|
|
環境標準
|
工作溫度：-20-60℃
|
|
工作濕度：10%-90%RH（不凝結）
|
|
|
存儲溫度：-40-80℃
|
|
|
存儲濕度：5%-90%RH（不凝結）
|
|
|
其它性能
|
頻段帶寬可選：20MHz、40MHz，自動
|
特點：具有無線路由器全套能：
- 支持AP（無線接入點）、Client（無線客戶端）、Repeater（無線中繼）、Bridge（無線橋接）、Router（無線路由）五種工作模式
- AP模式—— 默認工作模式。該模式下設備是一個無線接入點，支持即插即用，無需配置。
- Router模式—— 該模式下設備就相當于一個無線路由器，有線接口作為WAN，無線為LAN。多個無線客戶端可以共享一條寬帶線路上網。
- Repeater模式 ——利用設備的無線接力功能，實現無線信號的中繼和放大，并形成新的無線覆蓋區域，最終達到延伸無線網絡的覆蓋范圍的目的。
- Bridge模式—— 利用設備的橋接功能，首先RM04與前端無線網絡建立無線連接，然后自身發出無線信號，形成新的無線覆蓋范圍，可以有效的解決信號弱及信號盲點等無線覆蓋問題。
- Client模式 ——在此模式下工作的AP對于主AP來說是無線客戶端，相當于無線網卡。
|
產品型號 |
HOE-RS-LF2 |
|
|
支持的標準和協議 |
IEEE 802.11n、IEEE 802.11g、IEEE 802.11b、IEEE 802.3、IEEE 802.3u、CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPoE |
|
|

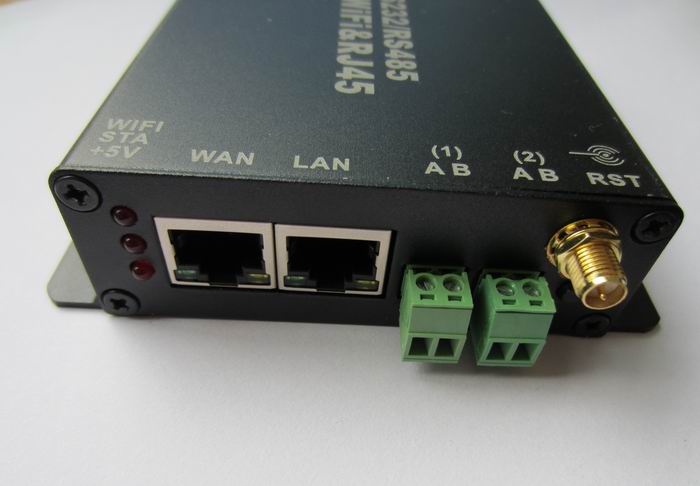

接口 |
WAN |
1個10/100M自適應RJ45端口 |
|
LAN |
1個10/100M自適應RJ45端口 |
|
|

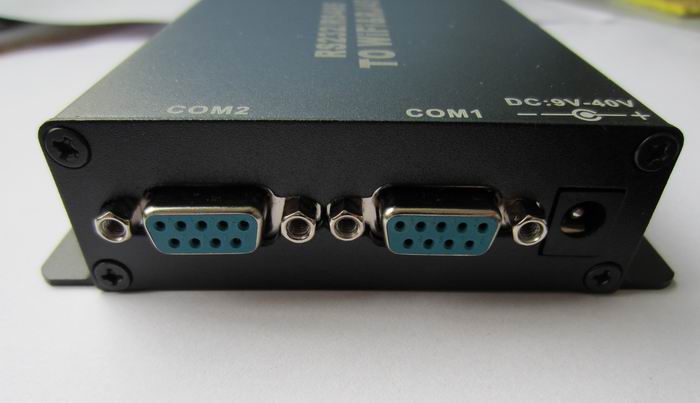

RS232 |
2個DB9母頭串口 |
|
|
RS485 |
2個RS485接口A-B |
|
|
WIFI天線接口 |
1個WIFI天線接口 |
|
|
出廠設置按鍵 |
一個復位按鍵 |
|
|
電源接口 |
DC:9-40V直流供電 |
|
|
無線 WIFI參數 |
頻率范圍 |
2.4~2.4835GHz |
|
傳輸速率 |
11n：270/243/216/162/108/81/54/27Mbps 135/121.5/108/81/54/40.5/27/13.5Mbps 130/117/104/78/52/39/26/13Mbps 65/58.5/52/39/26/19.5/13/6.5Mbps |
|
|
IEEE 802.11g：54/48/36/24/18/12/9/6(自適應) |
||
|
IEEE 802.11b：11/5.5/2/1M(自適應) |
||
|
工作信道數 |
13 |
|
|
展頻技術 |
DSSS(直接序列展頻) |
|
|
數據調制 |
DBPSK、DQPSK、CCK and OFDM(BPSK/QPSK/16-QAM/64-QAM) |
|
|
靈敏度@PER (錯包率) |
1500M：-68dBm@10% PER；130M：-68dBm@10% PER； 108M：-68dBm@10% PER；54M：-72dBm@10% PER 11M：-85dBm@8% PER；6M：-88dBm@10% PER 1M：-90dBm@8% PER；(典型值) |
|
|
WIFI傳輸距離 |
室內最遠100米；室外最遠360米(因環境而異) |
|
|
RF功率 |
≥14.5dBm (11n)/ ≥16.5dBm(11b/11g)EIRP |
|
|
天線 |
外接3DB 2.4G天線 |
|
|
網絡介質 |
10Base-T：3類或3類以上UTP 100Base-TX：5類UTP |
|
|
WIFI工作類型 |
Client/AP/Route |
|
|
QoS管理 |
設置上行帶寬管理 設置下行帶寬管理 |
|
|
系統服務 |
虛擬服務器：設置內部服務器提供給因特網用戶訪問 DMZ：當需要設置的虛擬服務器的開放端口不確定時,可以把它設置成DMZ主機 端口觸發：可以實現無線路由器根據局域網訪問因特網的端 口來自動開放向內的服務端口 |
|
|
設備管理 |
區域設置 NTP服務器設置 備份系統設置信息 從文件中恢復設置信息 恢復到出廠設置 軟件升級 遠程管理 重新啟動 修改密碼 |
|
